RBM-DP
ETERNAL

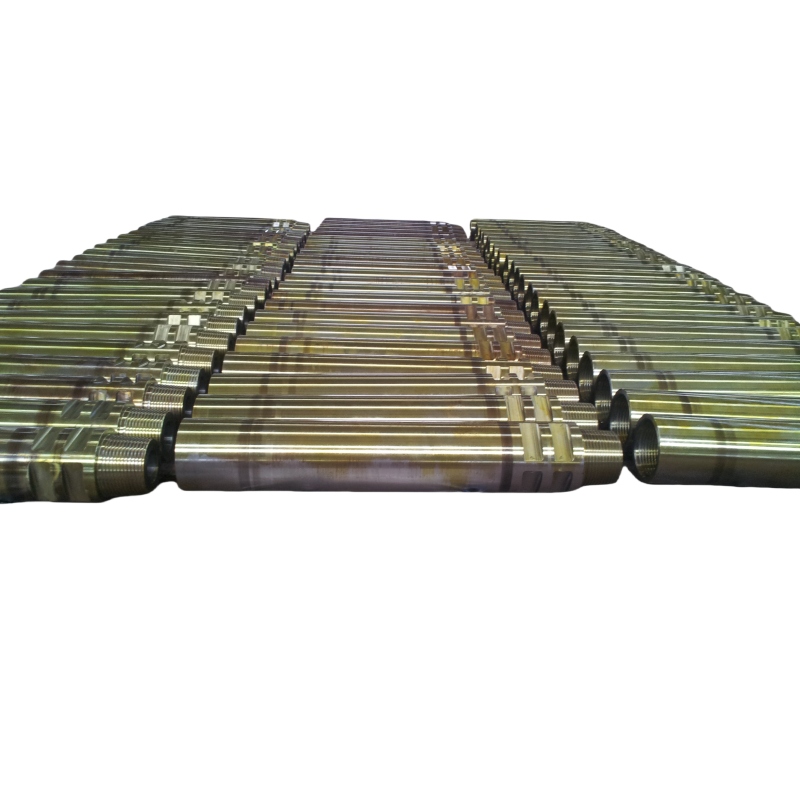

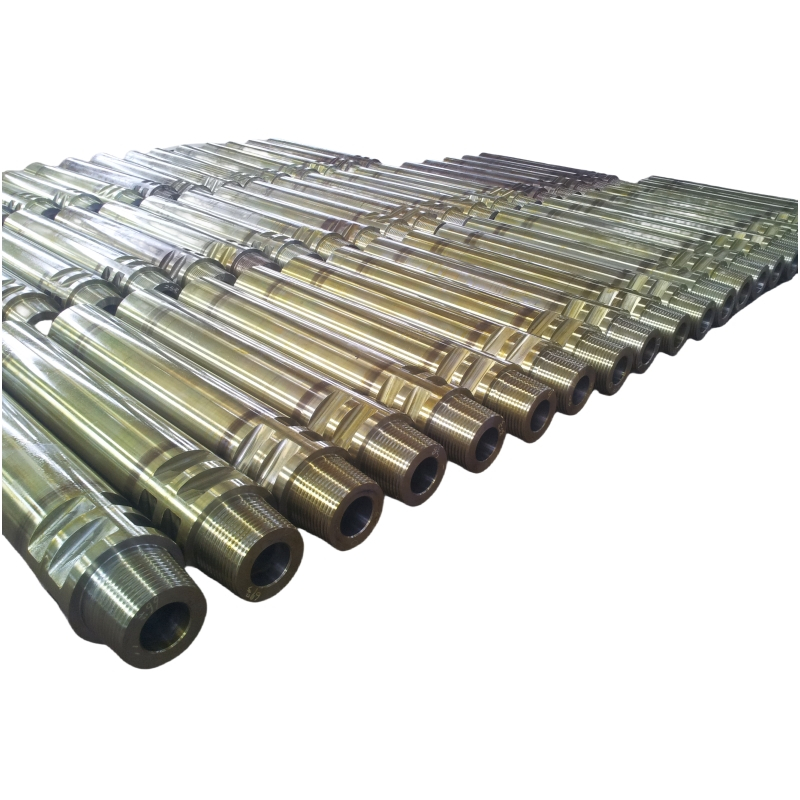

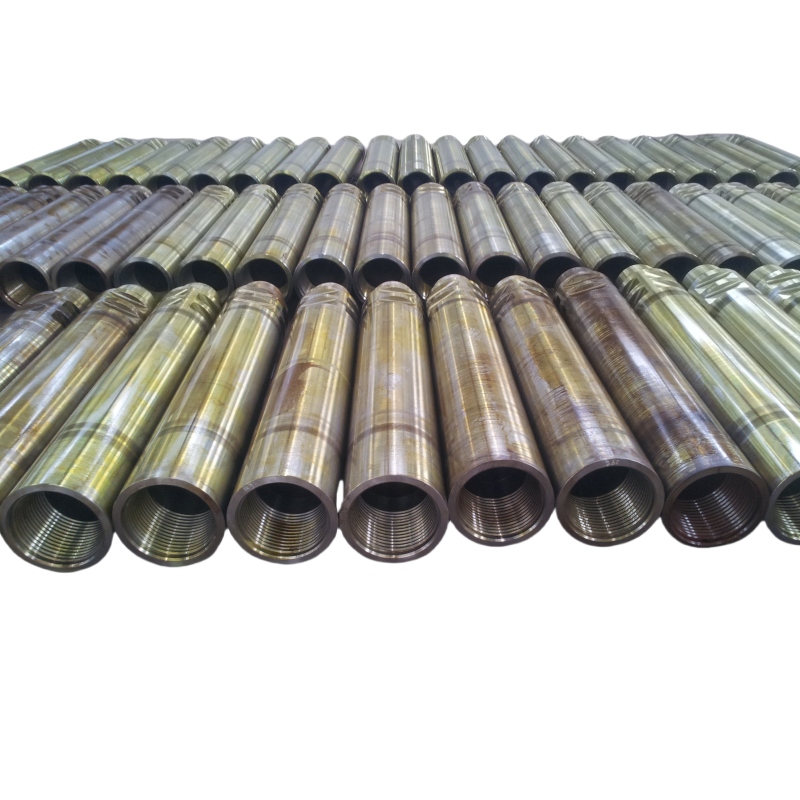

1. Eternal Company se especializa en la fabricación de la tubería de perforación aburrida de 8 'a 15 ', que se aplica para aburrir todo tipo de túnel y eje. En los últimos años, la tubería de perforación RBM (varilla de perforación) se ha exportado a muchos países, como cenizas de Sudáfrica, Brasil, Chile, México, ruso, Vietnam, Corea, etc., se podría instalar en la máquina de Sandvik, Atlas Copoc, etc.
2. Tamaño y especificación técnica
Principal especificación técnica | ||||||||||
Tamaño norminal | Hasta el hombro a la longitud del hombro | Pequeño diámetro de diámetro | Dia. De BoreBack | Longitud de borde | Shoudler primero plano de llave | Ancho de plano de llave | Shoudler al final de Splagner Flats | Dimensión a través de plano de llave | Conexión | Peso |
A | B | C | D | E | F | G | H | |||
en mm | en mm | en mm | en mm | en mm | en mm | en mm | en mm | en mm | kg | |
8 '203.2 | 48 '1219.2 | 4-3/4 '120.7 | 65/32 '156.4 | 22 '558.8 | 11/2 '38.1 | 23/4 '69.9 | 81/4 '209.6 | 67/8 '174.6 | 63/4 'RB-DI22 | 170 |
10 '254 | 60 '1524 | 4-3/4 '120.7 | 77/16 '188.9 | 36 '914.4 | 11/2 '38.1 | 23/4 '69.9 | 81/4 '209.6 | 8 '203.2 | 81/4 'RB-D122 | 345 |
11-1/4 '286.8 | 60 '1524 | 4-3/4 '120.7 | 711/16 '195.3 | 36 '914.4 | 11/2 '38.1 | 31/2 '88.9 | 10 '254 | 9 '228 | 91/4 'RB-DI22 | 480 |
12-7/8 '323.9 | 60 '1524 | 57/16 '138.1 | 9 '228.6 | 36 '914.4 | 19/16 '39.7 | 315/16 '100 | 11 '279 | 101/2 '266.7 | 101/2 'RB.-D122 | 640 |
12-7/8 '323.9 | 120 '3048 | 57/16 '138.1 | 9 '228.6 | 96 '2438.4 | 19/16 '39.7 | 315/16 '100 | 11 '279 | 101/2 '266.7 | 101/2 'RB-DI22 | 1270 |
3. Características de producción
3.1 Elija material de forjado de alta resistencia, incluyendo 4140, 4330V, 4330V mod
3.2 A través del tratamiento térmico de apagado y templado, realice una prueba de muestra en cada tubería de perforación
3.3 CNC girando el hilo DI22 con alta resistencia, cada hilo tiene dos aperturas
4. Material Especificación química :
C: 0.28 min./0.37 máx. MN: 0.45min./0.65max. SI: 0.1 min./0.3 máx.
Ni: 2 min./3 Max. CR: 0.8 min./1.1 Máx. Mo: 0.4 min./0.65 máx.
V: 0.05 min./0.15 máx.
5. Propiedad mecánica
Resistencia a la tracción: Min 1035MPA Resistencia al rendimiento: 965MPA
Valor de impacto: Min 90J
Dureza de la superficie: HB325-365
